一、产品简介：

产品概述：

TCA型化工流程泵，按照API610和VDMA24297（轻/中型）规范而设计、生产的产品。TCA/E型泵体为脚支撑，TCZE型泵体为中心支撑。单吸径向叶轮，轴向吸入，径向排除。
根据使用条件，采用前、后口环及平衡孔进行水力平衡。填料箱具有冷却或加热管接头。轴封用填料密封，也可以采用单端面或者双端面机械密封。并配有冷却、冲洗或密封液系统。
产品优点：
TCA型化工流程泵是采用的标准管路按API规范设计。叶轮可用闭式、半开式、开式三种。可输送清洁，含颗粒，含少量气体介质。也可输送高温、低温、强腐蚀介质。叶轮设有平衡孔加耐腐环，平衡轴向力。
泵体和轴承架用中间连接段连接。根据不同的工况条件，中间连接段可采用不同的材质，避免输送强腐蚀介质时轴承架、轴承严重腐蚀。同时中间连接段设有水冷腔，通冷却循环水，阻隔高温介质将高温传到轴承上。
密封形式可采用填料密封，单、双端面机械密封，集装式单端面机械密封。根据不同情况和用户对冷却与冲洗要求，密封可按API682设计规范从案中选用。
轴承架设计有空冷散热片、风冷风扇、水冷腔三种形式，用户可根据使用工况选用。轴承由油环从油箱里溅稀油润滑。油箱内的油由水冷腔的水冷却，轴承内的热由冷水带走，以保证轴承随时处于正常工作状态
产品用途：
可输送各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸溶液；各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液；各种盐溶液；各种液态石油化工产品、有机化合物以及其它有腐蚀性的液体。该型泵适用于炼油厂、石油化学工业煤加工工程、低温工程、造纸业、制糖业、供水厂、海水淡化厂、发电厂、环保工程和船舶业等。从电动机端看，泵的旋转方向为顺时针方向旋转。
性能范围：
口径：25～400mm，流量：5.5～2600m3/h，扬程：16～250m，
工作压力：2.5MPa（TZA）,5.0 MPa(TZE)
工作温度：-80℃～ +120℃(TZA),-80℃～ +450℃(TZE)

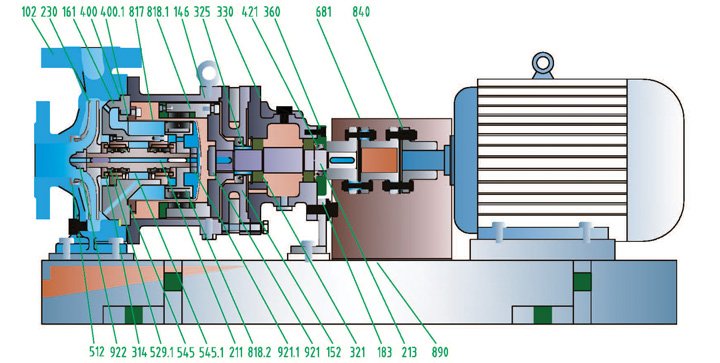

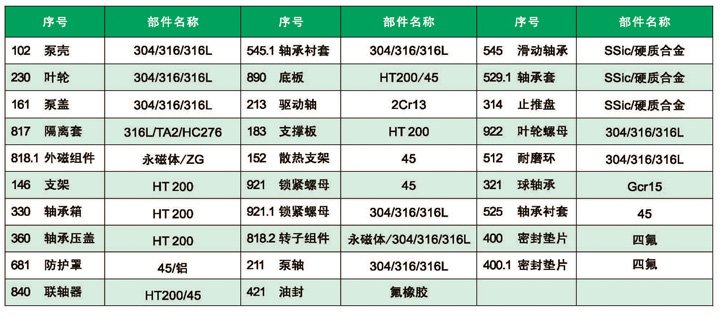

 二、结构图：

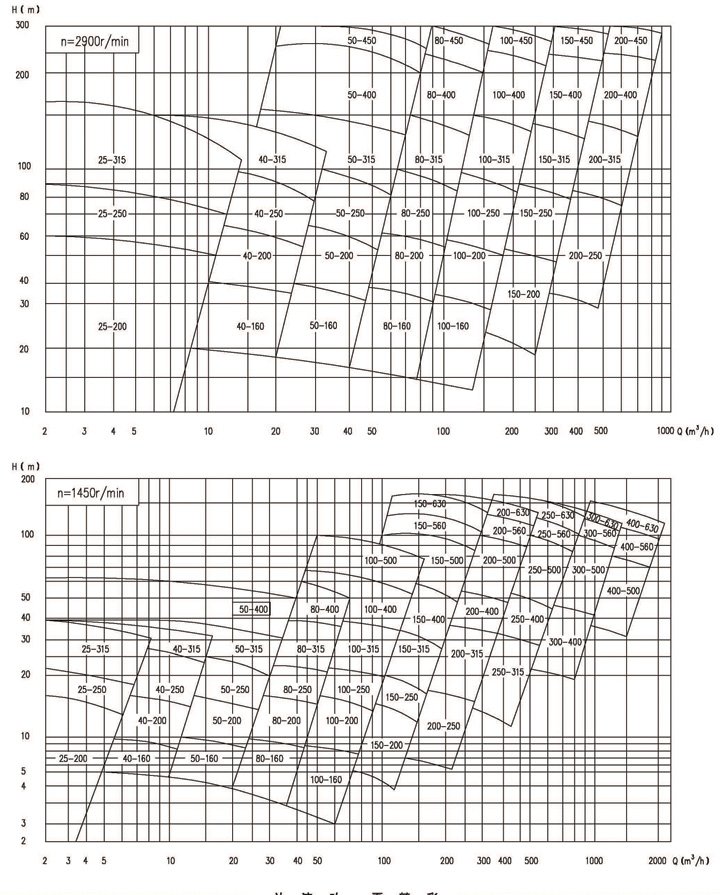

三、性能曲线图：

四、性能参数表：
