TYDC双壳无泄漏液氯磁力泵是介质在输送过程中防止外泄要求全封闭的适用场合而设计的液下式结构形式的泵型，其接触液体的液下部分全部采用不锈钢制造，液下深度为1到6米不等，泵主机部分全部放置在液体内，采用静密封设计，没有传统的机械密封，介质可与外部空气完全隔离，真正达到无泄漏，特别适用于，易燃，易爆，有毒，高危介质，具有耐腐蚀范围广、效率高、轴联接结构安全可靠、拆卸方便等优点，无需灌液即能抽送，由于泵运转产生的轴向力及径向力分别由滚动轴承和滑动轴承支撑，因此运行宁静无噪音，是真正集环保与节能于一身的高、科、持产品，具有耐腐蚀性强、耐磨性好、机械强度高、食品级、设计合理、结构紧凑、性能可靠、使用维修方便、效率高、高效节能。

产品优点：

1、采用欧洲优秀的水力模型，效率高，同一出口直径配二套水力模型，**效率点流量工作范围广，NPSHr低（只有0.5米左右）.

2、双壳体结构，密封点少，结构紧凑，通用性强，安装高度低，维修更方便。

3、零泄漏，所有密封点均由密封垫密封，通过磁性联轴器驱动，不需要氨气密封，安全、经济、可靠。

4、符合GB3215、API685-2000标准。

5、隔离套采用哈氏合金材料，特殊的成型工艺，轴向无焊缝，充分保证隔离套的密封性和化学稳定性。

6、采用双隔离套结构，双重保护，可实现单层隔离套泄漏报警，此时液氯任然被完全密封无泄漏，安全性高。

7、磁性材料选择特殊稀土合金，此稀土合金经过特殊工艺处理后，不可逆退磁稳定可达到450℃。充分保证整机使用寿命。

8、滑动轴承选择优质的无压烧结碳化硅（SSIC）或碳化钨，且轴承部位所有摩擦副均采用压烧结碳化硅（SSIC）。优质的碳化硅纯度很高，碳化硅含量大于99%，具有较强的强度、弹性韧性及耐磨性，完全适合在液氯中使用。

9、轴向力平衡对液氯泵很重要，此泵轴向力是利用水力学原理自动平衡轴向力，滑动轴承的推理盘只是在泵启动和停机瞬间承受不平衡轴向力，充分保证滑动轴承的使用。

10、传动部件滚动轴承采用SKF或NSK油脂润滑免维护轴承。

产品用途：广泛应用于化工工业生产流程中易挥发，易燃、易爆，有毒、有害等高危介质的输送。

注意事项：输送比重大于1.3mg/cm3的介质应在订货时说明；禁止空运转；禁止输送含有颗粒或有结晶的介质。

性能范围：

口径：DN40～DN100 流量范围：0.1～200m3/h

扬程范围：～800m 温度范围：-180至250℃

转速：1450/2900r/min 功率范围：110kw

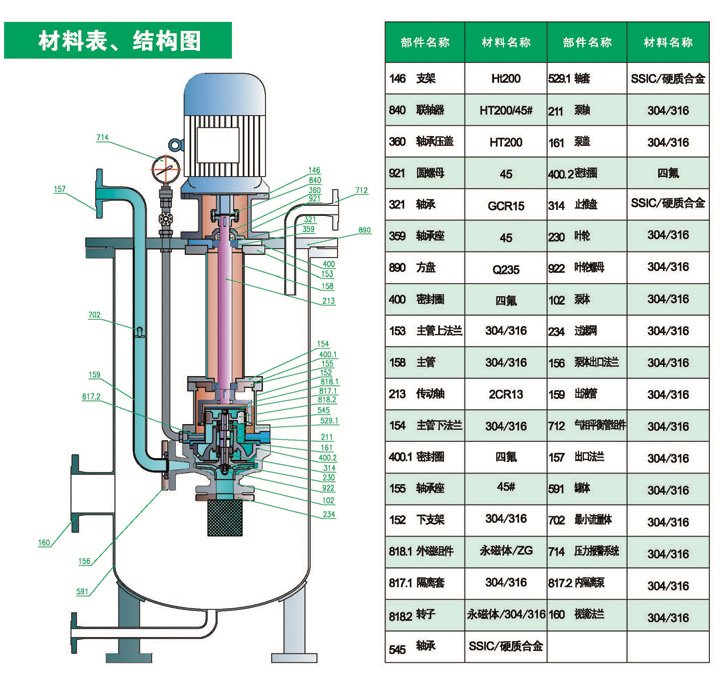

二、结构图：

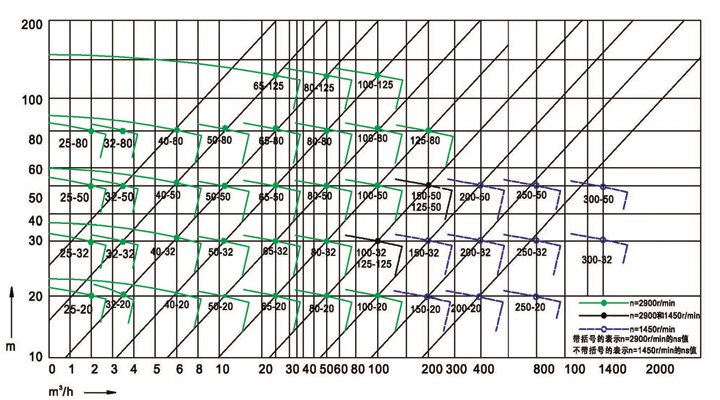

三、性能曲线图：

四、性能参数表：

型号	转速 r/min	流量 m3/h	扬程 m	效率％	汽蚀余量 m	进口X出口 mm	电机功率 kw
型号	转速 r/min	流量 m3/h	扬程 m	效率％	汽蚀余量 m	进口X出口 mm	电机功率 kw
25TYDC-20	2900	1.5	22	28	2.5	25×20	2.2
		2	20	34.5	2.5
		3.2	18.5	36	3
25TYDC-32	2900	1.5	34.3	24	2.5	25×20	3
		2	32	32	2.5
		3.2	29.6	33	3
25TYDC-50	2900	1.5	52.5	28	2.5	25×20	5.5
		2	50	32	2.5
		3.2	48	30	3
25TYDC-80	2900	1.5	82	26	2.5	25×20	11
		2	80	30	2.5
		3.2	78.5	28	3
32TYDC-20	2900	2	22	40	2.5	32×20	2.2
		3.2	20	44	2.5
		5.5	18.5	42	3
32TYDC-32	2900	2	34.3	40	2.5	32×20	3
		3.2	32	44	2.5
		5.5	29.6	42	3
32TYDC-50	2900	2	52.5	32	2.5	32×20	5.5
		3.2	50	36	2.5
		5.5	48	34	3
32TYDC-80	2900	2	82	26	2.5	32×20	11
		3.2	80	30	2.5
		5.5	78.5	28	3
40TYDC-20	2900	4.4	22	41	2.5	40×25	2.2
		6.3	20	46	2.5
		8.3	18.5	43	3
40TYDC-32	2900	4.4	34.3	35	2.5	40×25	3
		6.3	32	40	2.5
		8.3	29.6	38	3
40TYDC-50	2900	4.4	52.5	26	2.5	40×25	7.5
		6.3	50	33	2.5
		8.3	48	32	3
40TYDC-80	2900	4.4	82	24	2.5	40×25	11
		6.3	80	28	2.5
		8.3	78.5	28	3
50TYDC-20	2900	7.5	22	43	2	50×32	3
		12.5	20	51	2
		15	18.5	49	2.5
50TYDC-32	2900	7.5	34.3	33	2	50×32	4
		12.5	32	44.5	2
		15	29.6	46	2.5
50TYDC-50	2900	7.5	52.5	28	2	50×32	7.5
		12.5	50	37	2
		15	48	40.5	2.5
50TYDC-80	2900	7.5	82	23	2	50×32	15
		12.5	80	32	2
		15	78.5	36.5	2.5
65TYDC-20	2900	15	21.8	37	2	65×50	4
		25	20	57	2
		30	18.5	60	2.5
65TYDC-32	2900	15	35	44	2	65×50	5.5
		25	32	53	2
		30	30	57	2.5
65TYDC-50	2900	15	53	41	2	65×40	11
		25	50	50	2
		30	47	53.5	2.5
65TYDC-80	2900	15	82	34	2	65×40	18.5
		25	80	46	2
		30	78	50	2.5
65TYDC-125	2900	15	127	28	2.5	65×40	30
		25	125	39	2.5
		30	123	48.5	3
80TYDC-20	2900	30	22.5	53	3	80×65	7.5
		50	20	57	3
		60	18	47	3.5
80TYDC-32	2900	30	36	52	2.5	80×65	11
		50	32	62	2.5
		60	29	60	3
80TYDC-50	2900	30	53	53	2.5	80×50	15
		50	50	60	2.5
		60	47	58	3
80TYDC-80	2900	30	84	44	2.5	80×50	30
		50	80	55	2.5
		60	75	57	3
80FY-125	2900	30	128	39	2.5	80×50	45
		50	125	48	2.5
		60	123	47.5	3
100TYDC-20	2900	60	24	59	4	100×80	11
		100	20	67	4.5
		120	16.5	57	5
100TYDC-32	2900	60	36	56	3.5	100×80	15
		100	32	67	4
		120	28	68	5
100TYDC-50	2900	60	54	57	3	100×65	30
		100	50	67	3.6
		120	47	66	4.8
100TYDC-80	2900	60	87	52	3.5	100×65	45
		100	80	63	3.8
		120	74.5	62	4.8
100TYDC-125	2900	60	133	48	3	100×65	75
		100	125	57	3.6
		120	118	59	4.2
125TYDC-20	2900	120	23	63	4.5	125×100	22
		200	20	72	4.5
		240	18	65	5
125TYDC-32	2900	120	35	57	3.8	125×100	30
		200	32	70	4.2
		240	28	69	5
125TYDC-50	1450	120	55	57	2.5	150×125	45
		100	50	70	2.5
		240	45	67	3
150TYDC-20	1450	120	132.5	56	4	125×100	22
		200	20	65	4.5
		240	120	58	5
150TYDC-32	1450	120	52	51	2.5	125×100	30
		200	32	57	2.5
		240	48.5	53	3
150TYDC-50	1450	120	53	56	2.5	150×125	45
		200	50	65	2.8
		240	46	58	3.5
200TYDC-20	1450	240	21.5	68	3.5	200×150	37
		400	20	74	4.3
		460	17.5	70	5
200TYDC-32	1450	240	37	62	3	200×150	75
		400	32	74	3.5
		460	28.5	72	4
200TYDC-50	1450	240	55	62	3	200×150	110
		400	50	73	3.8
		460	45	70	4.5
250TYDC-20	1450	600	22	75	4.1	250×200	75
		800	20	78	5
		960	16	77	6
250TYDC-32	1450	600	34	73	4.8	250×200	90
		800	32	75	5.5
		960	28	75	6.4
250TYDC-50	1450	600	54.5	55	3.5	250×200	160
		800	50	68	4.3
		960	39	70	5
300TYDC-32	1450	1550	35	58	3.6	300×250	220
		1400	32	74	4.5
		1300	26	65	5.4
300TYDC-50	1450	1550	55	65	4.1	300×250	315
		1400	50	75	5
		1300	42.5	73	6

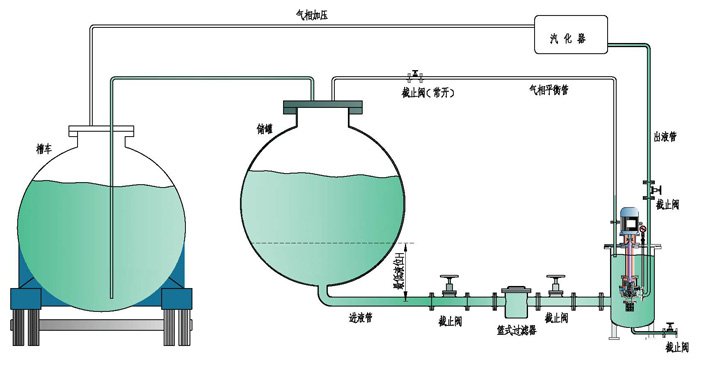

安装示意图：

1、泵外壳体雨液氯储罐间的液相进液管路建议采用至少DN100以上口径的管路（为了减少阻力）

2、泵外壳体与各大储罐间气相、液相在管路布置上通过阀门控制应实现独立操作。

3、*低液位H的确定；H≥NPSHr(m)+管路损失（m）+0.5（m）；NPSHr是泵的汽蚀余量(0.5至0.8m)，0.5是安全余量，一般H大于1.5。

4、建议配置流量计对泵流量进行检测，避免超流量运行将泵损坏。

索取资料咨询价格

推荐产品
供应产品
产品分类

名称：	TYDC双壳无泄漏液氯磁力泵/无泄漏液氯磁力泵/双壳液氯磁力泵/液氯专用泵
输送介质：	液氯
适用行业：	氯碱，化工，易燃，易爆，易挥发，高危行业
产品特点：	双隔离套保护，二次密封报警、无泄漏
结构形式：	API685标准、桶袋式、泵与电机直联轴器连接
口径：	25～125mm
流量：	1.5～400 m3/h
扬程：	10～125m
转速：	1450/2900r/min
工作温度：	-20～+200℃
压力等级：	2.5Mpa、4.0Mpa、10.0Mpa
功率：	1.1～110KW
材料：	304、304L、316、316L、HC276
